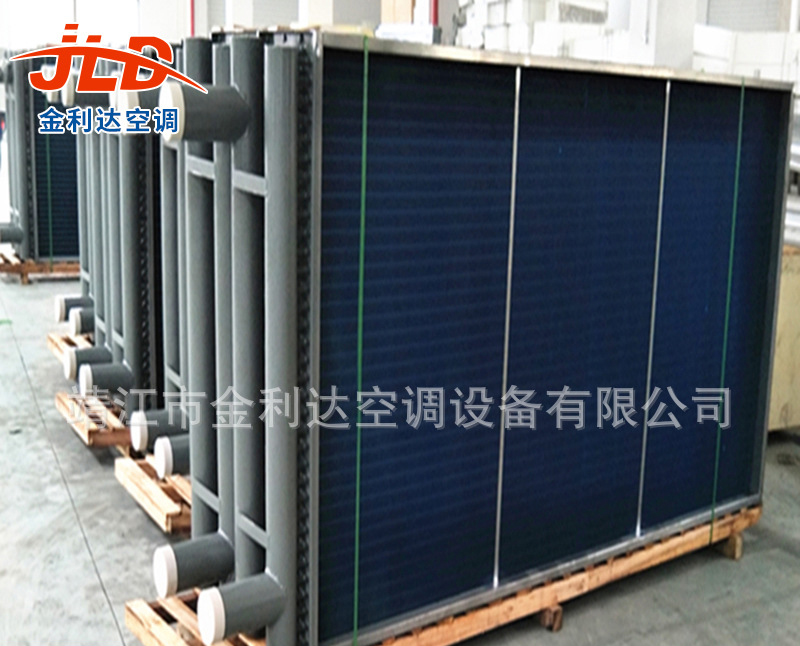

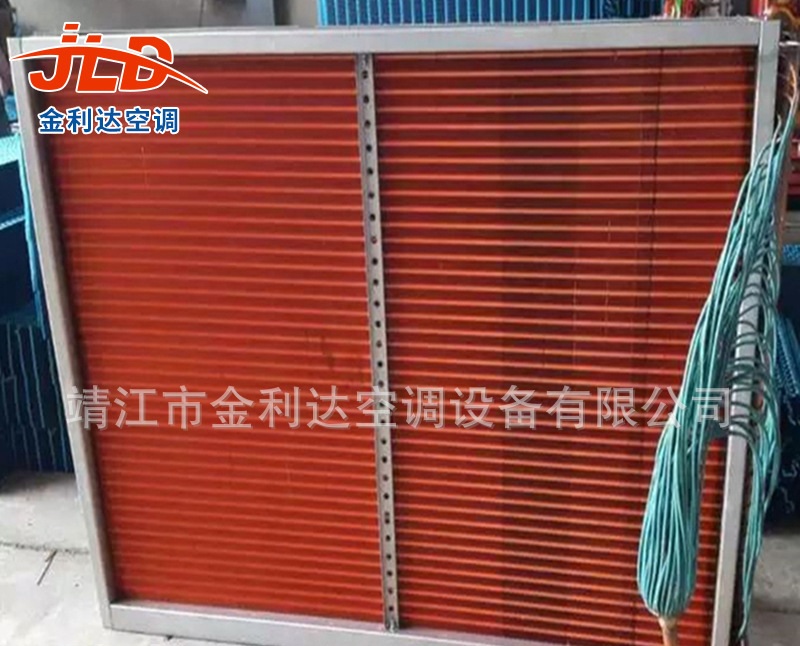

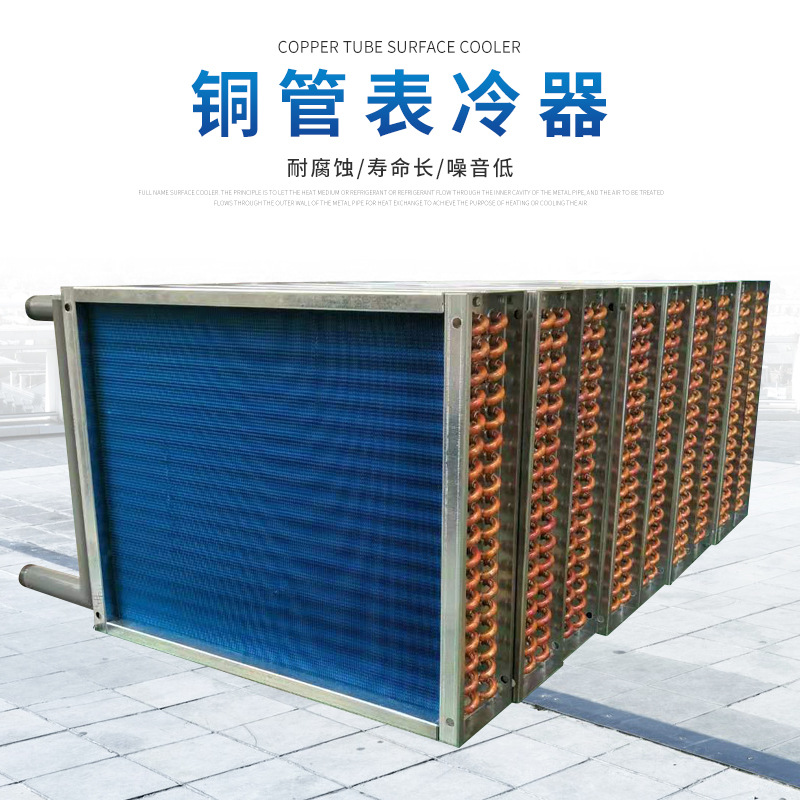

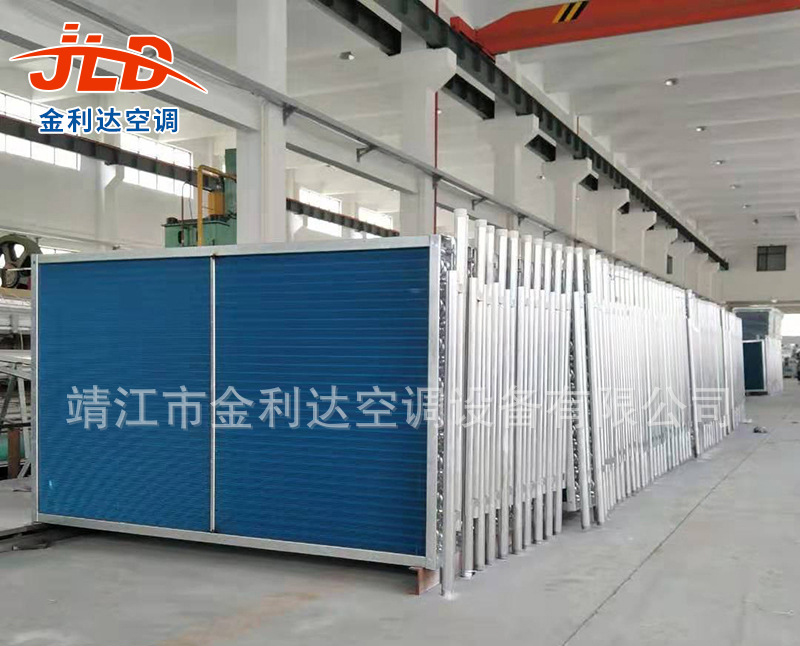

铜管表冷器

铜管表冷器

品牌:
国内品牌
产品分类:
表冷器
产地:
江苏靖江
简介:

企业档案

靖江市金利达空调设备有限公司

高级会员

江苏省靖江市

原厂/生产商/品牌方

微信小程序 在线展厅

公司收藏 在线留言

13039411410_19774140113039420123_19774140113080821239_19774140113080815424_19774140113196909448_197741401

一:说明:

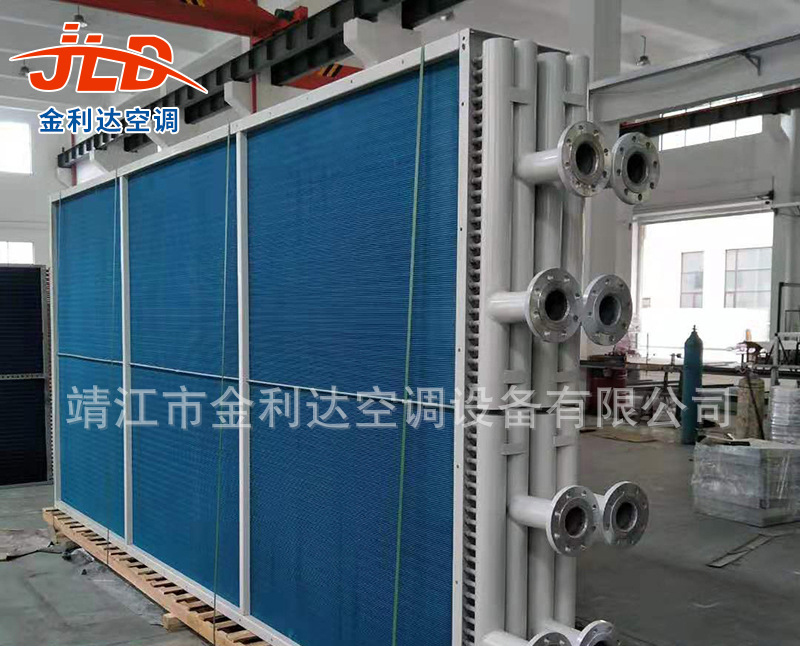

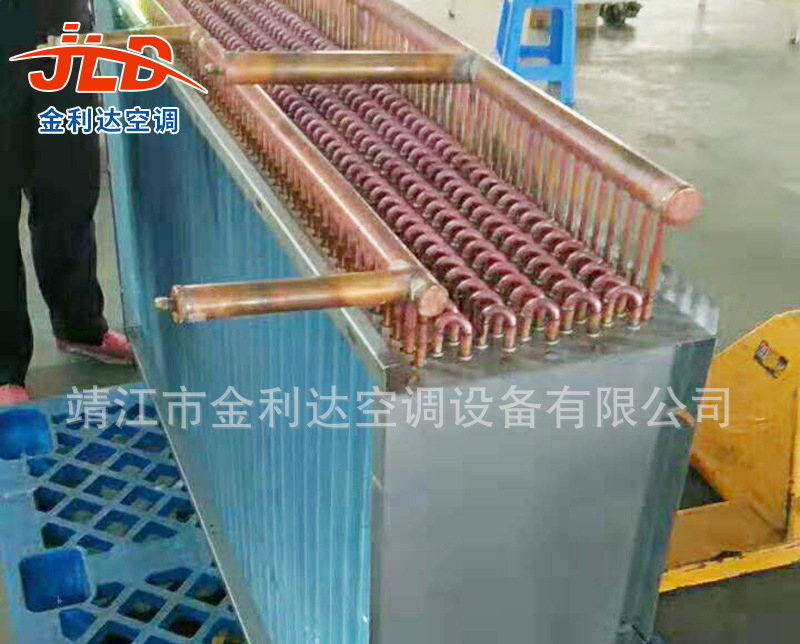

TL型表冷器,采用了机械涨管和波纹二次翻边铝肋片结构型式,机械涨管使铜管与铝肋片接触紧密,提高传热系数。合理的结构型式、再加上独特的水路行程,管距,片距设计合理,使得该换热器具有传热性能好,空气阻力小,结构紧凑等特点。它可广泛应用于空调,冷却、去湿、采暖等工程中,是新风机组和空气处理机组理想的配套产品,铜管焊接采用低温快速的保护焊,确保耐压>2.5Mpa。

二:主要规格有:

铜管直径(mm)孔距(mm)排距(mm)翅片规格片距(mm)
ф15.883833铝翅片或铜翅片2.2-3.4
ф9.522521.6铝翅片或铜翅片1.8-2.4
ф12.731.7527.5铝翅片或铜翅片2.2-3.4


三:型号说明

TL型编号方法为:例TL4×24×1500(Z)2.7

TL————型号

4————排数N:2.3.4.6.8.10.12

24————表面管数n≤60

1500————表面管长A≤5000mm

(Z)——气流方向左(Z为左Y为右,面对进风面)

2.7 ————片距t=2.7

四:表冷器材料及类型的选择

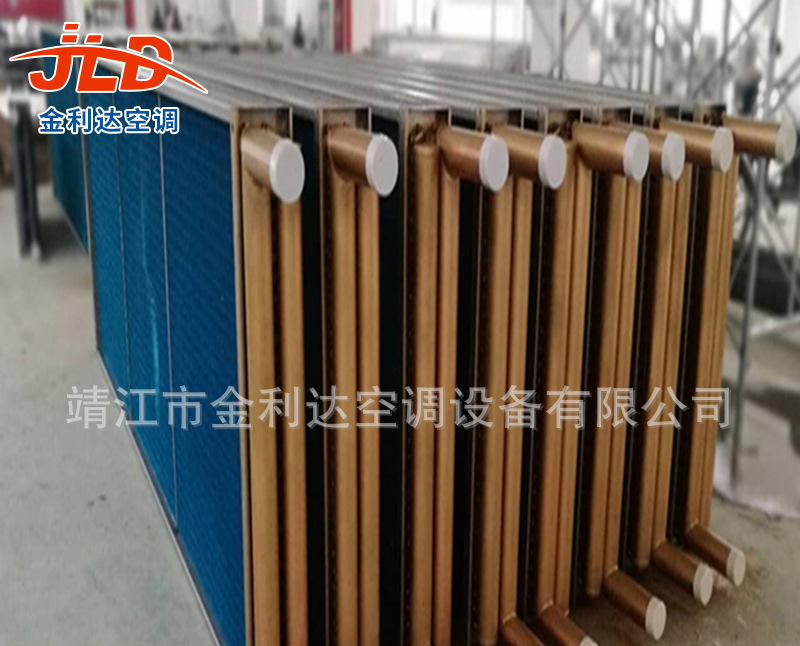

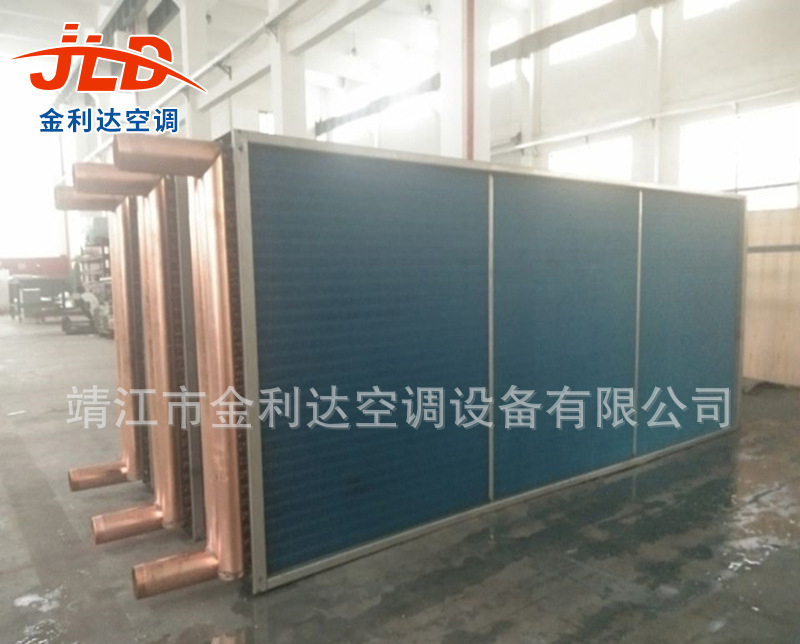

1. 表冷器汇管材料:a.镀锌钢管,b.铜管,c.不锈钢管,
2. 表冷器翅片材料: a.普通铝箔,b.亲水铝箔,c.铜箔,d.15.88的 不锈钢片
3. 表冷器端板、护板:a.镀锌板,b.不锈钢板,

五:表冷器的安装及使用:

1.表冷器表冷器与外部管路连接须采用软连接,方便维修和更换,
2.表冷器底部须设不锈钢积水盘,水盘凝结水管须设存水弯,存水弯高度根据风压确定,
3.表冷器最高点设放气阀,最低点设排水阀,
4.冬季气温低于5度时应通热水,如冬季不用须用高压空气盘管内的水排尽,以免结冰冻裂铜管。
5.表冷器表面应定期用高压水枪冲洗表面积尘,以防堵塞影响通风及制冷效果
6.表冷器铜管内应定期清洗除垢,
